Sponke za tiskana vezja

Sponke za tiskana vezja predstavljajo učinkovito in zanesljivo rešitev pri priključevanju električnih vodnikov na tiskana vezja (PCB). Namenjene so vijačnemu priključku, kar omogoča trden kontakt in minimalno prehodno upornost.

Glavne značilnosti in prednosti:

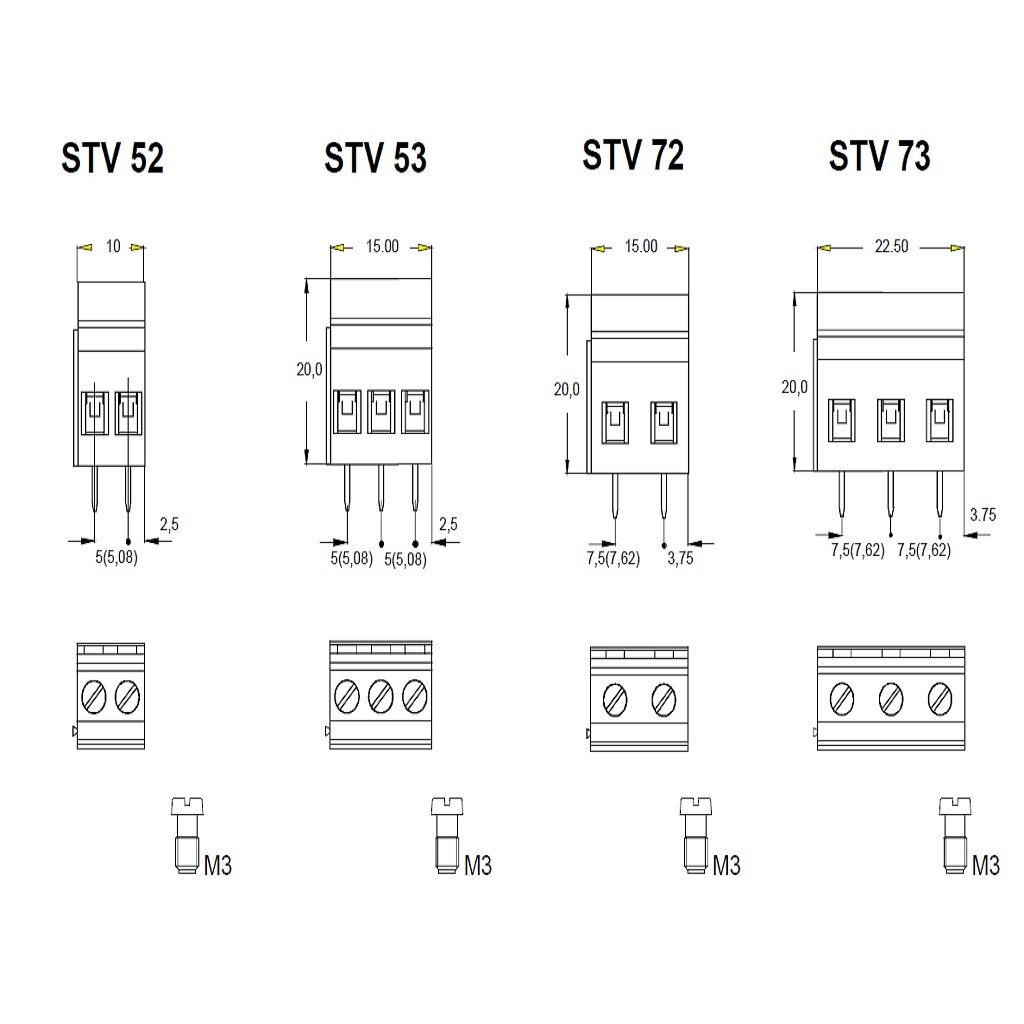

• Razmik (raster) 5 mm (ali po želji – izvedbe za 10 mm) omogoča kompatibilnost s standardi za tiskana vezja.

• Nazivni presek vodnikov običajno do 2,5 mm², kar zagotavlja možnost priključevanja mehkih ali trdnih vodnikov.

• Priključni vijak skrbi za trdno pritrditev vodnika in človeku-prijazno montažo.

• Kompaktna konstrukcija omogoča uporabo na omejenih prostorih z visoko gostoto priključkov.

• Uporabno v razdelilnih omaricah, avtomatizaciji, strojni opremi, kjer je paket-naprava ali vezje osnovni element.

• Z uporabo takšnih sponk izboljšate preglednost in organizacijo ožičenja ter olajšate montažo in vzdrževanje sistemov.

Uporaba in montaža:
Izberite sponko z ustreznim rasterjem (5 mm ali 10 mm) glede na razpored luknjanja na PCB-ju. Na tiskano vezje privijte sponko, nato v priključek namestite električni vodnik in ga varno zategnite z vijakom. Preverite nazivni presek vodnika in zagotovite, da sponka ustreza uporabi (tok, napetost, okoljski pogoji).

Sponke za tiskana vezja so namenjena priključevanju vodnikov na tiskana vezja.

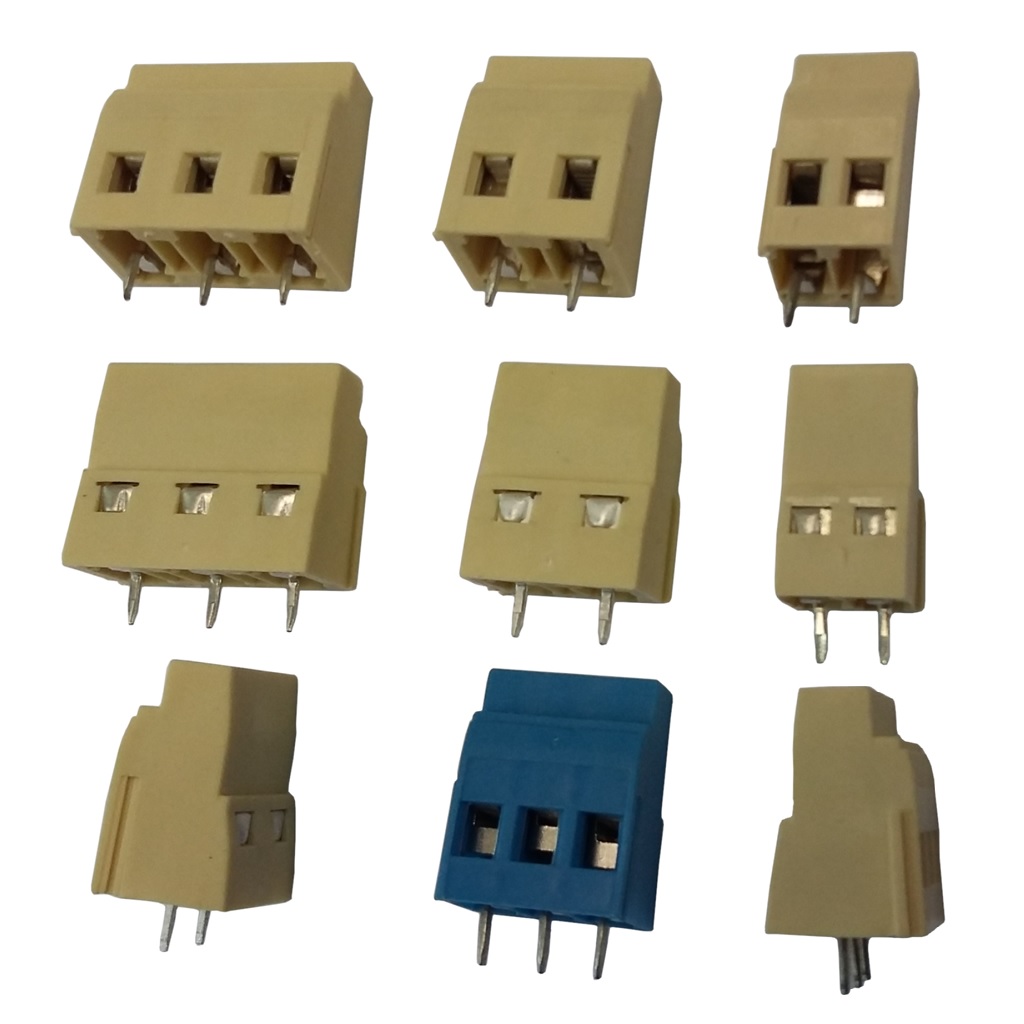

Zraven standardnih izvedb so na voljo tudi sponke z drugačnimi karakteristikami (barva, št. priključkov, razdalja med priključki – raster).
